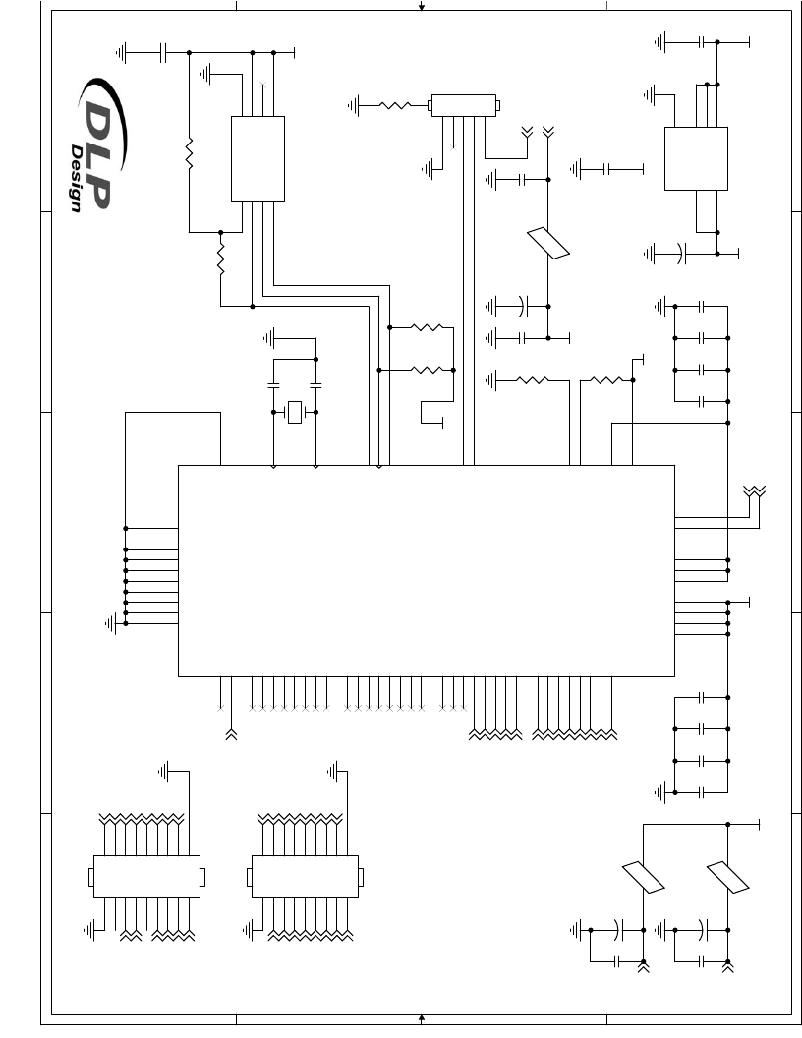

8.0 DEVICE CONFIGURATION EXAMPLES
USB Bus-Powered and Self-Powered Configurations
Figure 1.
7
8
9
Bus-Powered
5V System
The figure above illustrates a typical USB bus-powered configuration. A USB bus-powered
device gets its power from the USB bus.
5.0V
Figure 2.
7
8
9
Self-Powered
5V System
Figure 2 illustrates a typical USB self-powered configuration. A USB self-powered device gets
its power from its own power supply and does not draw current from the USB bus.
3.3 - 5V
Microcontroller
8 Data Lines
Figure 3.
7
8
9
RXF#
RD#
TXE#
WR
Bus-Powered
5V System with
3.3V Logic Interface
Figure 3 shows how to configure the DLP-USB1232H to interface with a microcontroller via the
parallel 245 FIFO interface mode. In this example, the target electronics can operate at from
3.3 - 5 volts since the DLP-USB1232H interface I/O pins are 5 volt tolerant.
Rev. 1.3 (December 2009)
10
? DLP Design, Inc.
